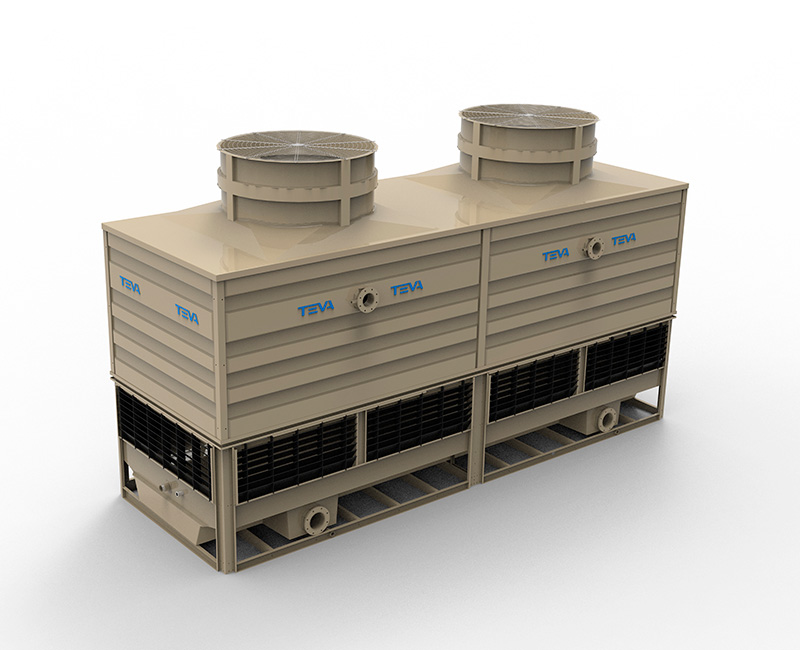

The TVAE range of cooling towers is the embodiment of the successive and constant improvements achieved thanks to our experience of over 40 years producing a large number of machines operating in the most diverse conditions and uses.

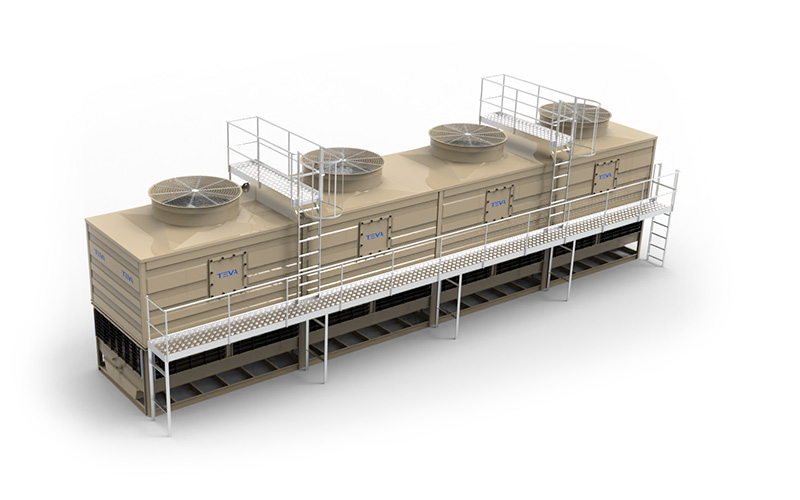

The TVAE range, which can dissipate up to 6,668 nominal kW, is modular, with 1 to 4 stand-alone operating cells connected by a common basin, and has been designed with the specific task of guaranteeing, especially in industrial uses, continuous service with very low maintenance costs, thanks to the use of non-degradable materials.
La polución atmosférica en las áreas urbanas e industriales incrementa los daños de corrosión en las torres de refrigeración. La utilización de un tipo de resina poliéster reforzada con fibra de vidrio, especialmente formulada para ésta aplicación, en la construcción de la serie TVAE, las hacen insensibles a la corrosión atmosférica y reducen drásticamente las operaciones de mantenimiento.
Duración ilimitada sin operaciones de mantenimiento.
En la versión TVAE los ventiladores axiales van directamente acoplados a los motores eléctricos especiales, de baja velocidad, especialmente diseñados para trabajar en las condiciones de temperatura y humedad que se dan en una torre de refrigeración.
Se eliminan así las necesidades de mantenimiento y riegos de rotura de correas.
Los ventiladores axiales están formados por palas orientables en reposo, fabricadas en polipropileno reforzado con fibra de vidrio (PPG) de alta resistencia a la abrasión, y núcleo en aleación de aluminio. El perfil aerodinámico de las palas proporciona un altísimo rendimiento con un reducido nivel de ruido.
La voluta del ventilador, moldeada en PRFV, y de forma aerodinámica contribuye a mejorar el rendimiento.
Todas las torres de la serie TVAE están equipadas con una o más puertas de gran amplitud, que facilitan el acceso al interior, para efectuar los trabajos periódicos de limpieza e inspección.
Los colectores de distribución del agua, así como las boquillas rociadoras, están encastadas por presión, sin tornillos, bridas u otros mecanismos, lo que permite su inspección y limpieza sin necesidad de usar herramientas.
En las torres TVAE el ventilador axial, colocado al final del circuito de aire, funciona en aspiración, induciendo un flujo de aire uniforme a través del relleno de intercambio, con la aspiración por los cuatro lados, y por tanto sin la influencia del viento. La alta velocidad a la salida, excluye la recirculación del aire caliente y húmedo, principal factor de reducción en las prestaciones de las torres de refrigeración.
Las torres de la serie TVAP contienen dentro de su gama modelos diseñados con las dimensiones adecuadas para ser transportadas con facilidad y reduciendo costes en un contenedor estándar o high cube, lo que excluye el recurso de costosos transportes especiales.
Las torres son suministradas completamente montadas y los modelos mayores en dos secciones. La operación de ensamblaje consiste simplemente en la superposición de las dos partes y su fijación mediante tornillos.
El relleno laminar standard (TEVAFILM), está formado por láminas de PVC moldeadas al vacío y encoladas entre si.
La disposición particular de las láminas es tal que aumenta la turbulencia de los flujos de aire y agua, favoreciendo el máximo efecto evaporador con la mínima pérdida de carga del aire. Los bloques tienen unas dimensiones máximas de 1200x300x300 mm. y pueden por tanto ser inspeccionados y sustituidos con gran facilidad.
El material (PVC) empleado es autoextinguible, está exento de cualquier riesgo de corrosión o ataque biológico y cumple con las exigencias de la Norma 136 del CTI (Cooling Technology Institute) tanto en propiedades mecánicas como de inflamabilidad.
La temperatura máxima del agua caliente para este tipo de relleno es de 50°C (Vicat softening point) soportando puntas de hasta 55ºC (punto de fusión).
Para temperaturas extremas, positivas de hasta 65 ºC y negativas hasta -30 ºC puede suministrarse una versión especial con sobreprecio.
También están disponibles los rellenos laminares en polipropileno (PP) para casos con temperaturas de hasta 80 ºC.
Para los casos de aguas muy sucias y/o a altas temperaturas, las torres TGA pueden ir equipadas con relleno especial de goteo (TEVAPLASH), con elevado poder autolimpiante y en cualquier caso no obstruible.
Este tipo de relleno está formado por pequeñas placas de polipropileno situadas en contraposición unas de otras y unidas a un bastidor del mismo material. Por tratarse de piezas obtenidas por inyección, tienen un gran espesor (2-3 mm.), lo que les confiere una gran resistencia mecánica. Los bastidores están ensamblados entre sí de forma mecánica, formando bloques de 600x300x300 mm.
La particular disposición de las placas, confiere a este tipo de relleno un alto poder de retención de las gotas de agua en su caída libre y por consiguiente un mayor tiempo de contacto entre las mismas y la corriente de aire.
Formada por piezas moldeadas en resina de poliéster isoftálica reforzada con fibra de vidrio (PRFV) y atornilladas a una robusta estructura de acero galvanizado a baño de zinc fundido después de su construcción, mediante tornillería de inox. El acabado exterior es a Gel-Coat de gran dureza y el interior a Top-Coat de gran poder cubriente e impermeable.
La envolvente se completa con una o varias puertas de inspección para el control y en su caso fácil acceso al interior de la torre.
Construida totalmente en PRFV sobre molde, formando una única pieza, sin empalmes atornillados, que con el tiempo pueden causar fugas de agua.
La bandeja está construida con fondo en pendiente al desagüe y va equipada con:
- conexión de salida de agua refrigerada por cada celda, con filtro de tipo anticavitante en malla de acero inox.
- conexión de desagüe por cada celda.
- conexión de rebosadero.
- conexión para el agua de aportación, con válvula a flotador
De tipo axial (de 1 a 4 según modelos), con rodete cuidadosamente equilibrado, formado por palas orientables en reposo de perfil alar de alto rendimiento, moldeadas en plástico especial reforzado con fibra de vidrio de muy alta resistencia a la abrasión y cubo en aleación de aluminio inyectado. La voluta del ventilador es moldeada en poliester con fibra de vidrio (PRFV) de forma aerodinámica y con cono de salida divergente para recuperar parte de la presión dinámica del ventilador.
El rodete va directamente acoplado a un motor eléctrico trifásico tipo Q (IC418) con protección IPW55 (EN60034-5), tornillería de inox, caja de bornes hermética trasladada al exterior, y resistencias calefactoras para evitar condensaciones, especialmente diseñado para trabajar en torres de refrigeración.
Formado por un colector principal por cada celda en acero galvanizado por inmersión en baño de zinc fundido después de su construcción, con brazos laterales en tubo de PVC (disponible en PP para altas temperaturas).
Las boquillas son de tipo centrífugo en goma, con orificio de salida de gran diámetro para evitar obstrucciones. Todas las boquillas pueden desmontarse con facilidad para su inspección.
Los separadores de gotas de la serie TVAE están formado por láminas de PVC estampadas al vacío y encoladas entre sí con refuerzos intercalados del mismo material. Su perfil está diseñado de forma que obliga al aire a efectuar cuatro cambios de dirección, lo que le confiere un poder de retención superior al 0,001 % del agua en circulación.
Para temperaturas extremas, puede suministrarse una versión especial (ABS) con sobreprecio. También disponibles separadores de gotas en polipropileno (PP).
Para prevenir la entrada de cuerpos extraños, están formadas por láminas de PVC de gran espesor engarzadas entre sí, de forma que permiten la fácil entrada del aire impidiendo las salpicaduras al exterior.
En cada una de las conexiones de entrada de agua, para prevenir la concentración de sales en el agua.
Para protección de cada uno de los ventiladores. Construidas en malla de acero de gran espesor y galvanizada a baño de zinc fundido después de su construcción.
